Objekt-relationales Modell

Das objekt-relationale Modell ORM wird verwendet, um für Entitäten (DB) Objekte zu generieren. Die Attribute der Objekte entsprechen den Spalten der Datenbanktabellen. Je nach Modell kann so die Verwaltung der Entitäten und Tabellen auf Datenbankebene vollständig vernachlässigt werden.

Client Layer

public class Pupil {

    // einzelne Spalte, Fremdschlüssel liegt hier
    @Join(entity=Tutor.class, column = "firstname", on = "tutorId")
    protected String tutorFirstname;

    @Join(entity=Tutor.class, column = "lastname", on = "tutorId")
    protected String tutorLastname;

    // einzelne Spalte, Fremdschlüssel in Fremdtabelle
    @InverseJoin(entity = Exam.class, column = "SUM(exam.points * 4)", on = "pupilId")
    protected Integer summedExamPoints;

    // einfache Spalte
    @ORM
    protected int id;

    // komplettes Entity-Objekt, Fremdschlüssel liegt hier
    @ManyToOne(entity=Tutor.class, origin = "id")
    protected Integer tutorId;

    @ORM
    protected String firstname;

    @ORM
    protected String lastname;

    @ORM
    protected String birthDate;

    @ORM
    protected String examDate;

    @ORM
    protected Integer coursePoints;
}

Dabei werden folgende MySQL-Tabllen verknüpft:

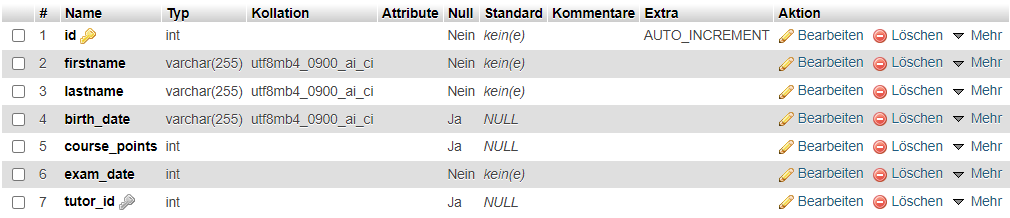

pupil

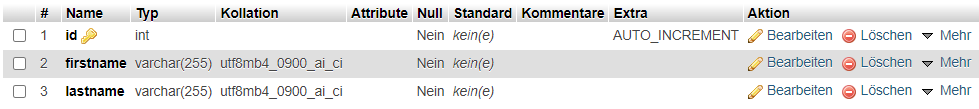

tutor

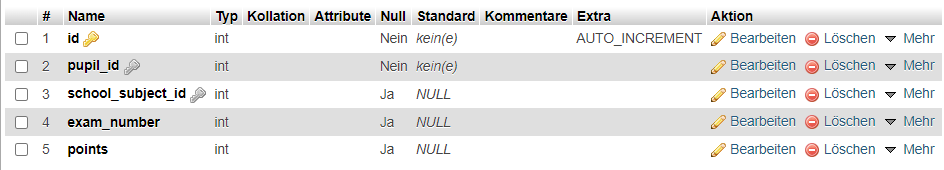

exam

Das ORM generiert nun aus den Attributen der Pupil-Klasse die folgende SQL-Abfrage, um die gezeigten Tabellen so zu verknüpfen, dass alle zusammenhängenden Datensätze je Zeile (Tupel) ausgegeben werden.

SELECT
       tutor.firstname AS tutorFirstname,
       tutor.lastname AS tutorLastname,
       SUM(exam.points * 4) AS summedExamPoints,
       pupil.id AS id,

        /* Spalte führt zu neuer Instanz eines Tutor-Objekts */
       pupil.tutor_id AS tutorId,

       pupil.firstname AS firstname,
       pupil.lastname AS lastname,
       pupil.birth_date AS birthDate,
       pupil.exam_date AS examDate,
       pupil.course_points AS coursePoints
FROM pupil
    LEFT JOIN tutor
        ON (tutor.id = pupil.tutor_id)
    LEFT JOIN exam
        ON (exam.pupil_id = pupil.id)
GROUP BY id
ORDER BY examDate DESC
