Deterministische endliche Automaten

Mealy-Automaten

Ein Mealy Automat ist ein endlicher Automat, der sich durch eine Besonderheit auszeichnet: Die Ausgaben sind nicht nur vom aktuellen Zustand abhängig, sondern auch vom aktuellen Eingabewert. Dies unterscheidet ihn von anderen Automatenarten, wie dem Moore-Automaten, bei dem die Ausgabe ausschließlich vom Zustand abhängig ist.

Formale Definition

$A=(X,Y,Z,\delta,z_0)$

• $X$ Eingabealphabet
• $Y$ Ausgabealphabet
• $Z$ Zustandsmenge
• $\delta: Z \times X \rightarrow Z \times Y$ Überführungs- und Ausgabefunktion
• $z_0$ Startzustand

Überführungsfunktion

Zustand / Eingabe	$0$	$1$
$z_0$	$z_0$	$z_1$
$z_1$	$z_1$	$z_0$

Ausgabefunktion

Zustand / Eingabe	$0$	$1$
$z_0$	$0$	$1$
$z_1$	$0$	$1$

Impulsdiagramm

Zustand	Eingabe	Nächster Zustand	Ausgabe
$z_0$	$0$	$z_0$	$0$
$z_0$	$1$	$z_1$	$1$
$z_1$	$0$	$z_1$	$0$
$z_1$	$1$	$z_0$	$1$

Zustands-Graph

Wir wollen in diesem Beispiel herausfinden, ob eine gegebene Zahl eine gültige römische Zahl ist. Manche Verbindungen sind hier aus Gründen der Übersichtlichkeit grün verknüpft.

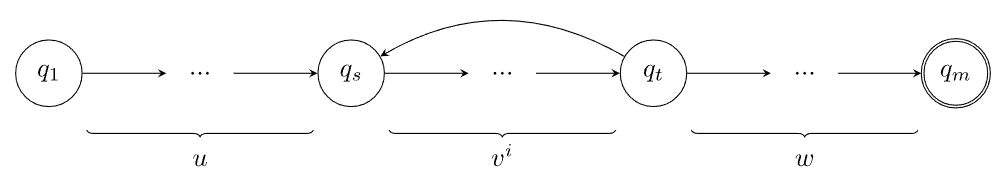

Pumping-Lemma

Die Gültigkeit des Lemmas basiert darauf, dass es zu jeder regulären Sprache einen deterministischen endlichen Automaten gibt, der die Sprache akzeptiert. Über einem endlichen Alphabet enthält eine reguläre Sprache mit unendlich vielen Wörtern auch solche Wörter, die mehr Zeichen enthalten als der Automat Zustände hat. Zum Akzeptieren solcher Wörter muss der Automat also einen Zyklus enthalten, der dann in beliebiger Häufigkeit durchlaufen werden kann. Die Buchstabenfolge, die beim Durchlaufen des Zyklus gelesen wird, kann also entsprechend beliebig oft in Wörtern der Sprache vorkommen.

Praktisches Beispiel

Nehmen wir mal den Fall an, dass wir die E-Mail-Adresse ich.studiere.an.der@bht-berlin.de überprüfen wollen.

Wir definieren: $A=(X,Y,Z,\delta,z_0)$

• $X = {\text{a..Z}, \text{'-'}, \text{'.'},\text{'@'}, \text{'de'}, \text{'com'}}$
• $Z = {a,b,c,d,e,f,g,h,i,k,m}$
• $\delta: Z \times X \rightarrow Z \times Y$ Überführungs- und Ausgabefunktion
• $z_0 = a$

Das Zeichen - fehlt zwar im Graphen, soll hier aber als Teil von a..Z gelten.

Wie sieht die Überführungs- und Ausgabefunktion aus?

Überführungsfunktion

Zustand / Eingabe	$\text{a..Z oder -}$	$\text{.}$	$\text{@}$	$\text{de}$	$\text{com}$
$a$	$b$
$b$	$b$	$c$	$d$
$c$	$e$
$d$	$f$
$e$	$e$		$d$
$f$	$g$
$g$	$g$	$h$
$h$	$k$			$i$	$i$
$k$	$k$	$m$
$m$				$i$	$i$

(Fehler-Zustände sind hier nicht notiert. Eigentlich muss jeder Zustand alle Überführungen bedienen)

Ausgedrückt in Formaler Sprache (BNF):

email    -> local "@" domain "." tld ;
local    -> label { "." label } ;
domain   -> label { "." label } ;
label    -> letter { letter } ;
letter   -> "a" | ... | "z" | "A" | ... | "Z" ;
tld      -> "de" | "com" ;
